Produktdetails
Herkunftsort: China
Markenname: JIAYAO/RUNXI/OEM/ODM
Zertifizierung: CE, ISO9001
Modellnummer: Hydraulische Ferrule
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück
Preis: US$ 1/Piece
Zahlungsbedingungen: L/C, T/T
Zertifizierung: |
CE, ISO9001 |
Druck: |
Hoher Druck |
Arbeitstemperatur: |
Hohe Temperatur |
Typ des Gewinns: |
Innenfaden |
Einrichtung: |
Ärmel-Art |
Material: |
Messing/Aluminium/Stahl |
Zertifizierung: |
CE, ISO9001 |
Druck: |
Hoher Druck |
Arbeitstemperatur: |
Hohe Temperatur |
Typ des Gewinns: |
Innenfaden |
Einrichtung: |
Ärmel-Art |
Material: |
Messing/Aluminium/Stahl |

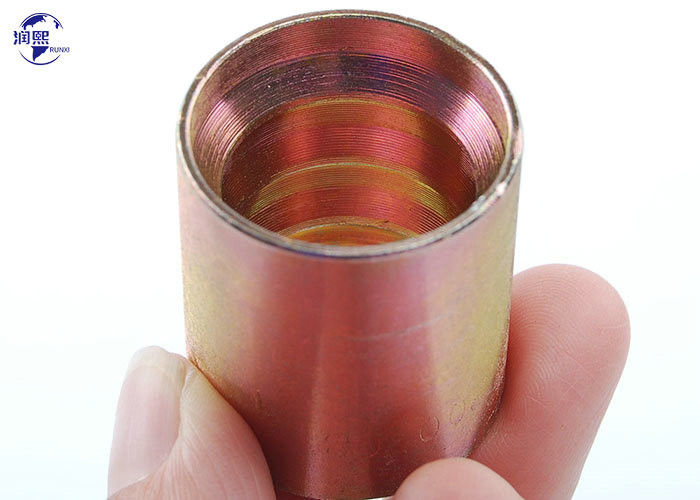

mit einem Durchmesser von nicht mehr als 15 mmsind so konstruiert, dass der Schlauch fest an der Befestigungsanlage gekrempelt wird, wodurch eine undichte Verbindung hergestellt wird.
Erhältlich in verschiedenen Formen und Größen, um verschiedene Schlauchtypen und -größen zu bieten.
- Ferrule für geflochtenen/spiralförmigen Drahtschlauch
- Ferrule für SAE 100R1AT/DIN20022 1ST Schlauch
- Ferrule für den SAE 100R1AT/DIN20022 1SN Schlauch
- Ferrule für SAE 100R2AT/DIN20022 2ST Schlauch
- Ferrule für den SAE 100R2AT/DIN20022 2SN Schlauch
- Ferrule für den Schlauch 4SH/4SP/R12
- Ferrule für SAE 100R7 Thermoplastschlauch
- Ferrule für einen SAE 100R14 PTFE-Schlauch
- Ferrule für SAE 100R5 Schlauch
- Ferrule für SAE 100R13 Thermoplastschlauch
Diese Schrauben werden verwendet, um die Schwänze von hydraulischen Schläuchen mit männlichen oder weiblichen Steckverbindern zu verkrampfen.
Hydraulische Schlauch-Ferrule Größentabelle:
| SAE 100R1AT/DIN20022 1SN Schlauchschleifen | |||
| Teil Nr. | Schlauchbohrung | Abmessungen | |
| DN | DASH | L | |
| 00110-03 | 5 | 03 | 24.5 |
| 00110-04 | 6 | 04 | 30 |
| 00110-05 | 8 | 05 | 31 |
| 00110-06 | 10 | 06 | 32 |
| 00110-08 | 12 | 08 | 34 |
| 00110-10 | 16 | 10 | 37 |
| 00110-12 | 20 | 12 | 43 |
| 00110-16 | 25 | 16 | 50 |
| 00110-20 | 32 | 20 | 59 |
| 00110-24 | 40 | 24 | 74 |
| 00110-32 | 50 | 32 | 78 |
| Teil Nr. | DN | DASH | L |
| 00210-04 | 6 | 4 | 30 |
| 00210-05 | 8 | 5 | 31 |
| 00210-06 | 10 | 6 | 32 |
| 00210-08 | 12 | 8 | 34 |
| 00210-10 | 16 | 10 | 37 |
| 00210-12 | 20 | 12 | 43 |
| 00210-16 | 25 | 16 | 50 |
| 00210-20 | 32 | 20 | 59 |
| 00210 bis 24 | 40 | 24 | 74 |
| 00210-32 | 50 | 32 | 78 |
| Teil Nr. | Schlauchbohrung | DIMENSIONEN | ||
| DN | DASH | D | L | |
| P03310-03 | 5 | 3 | 21 | 23 |
| P03310-04 | 6 | 4 | 23 | 30.5 |
| P03310-05 | 8 | 5 | 24 | 30 |
| P03310-06 | 10 | 6 | 26 | 32 |
| P03310-08 | 12 | 8 | 29 | 34 |
| P03310-10 | 16 | 10 | 33 | 37 |
| P03310-12 | 20 | 12 | 37 | 42 |
| P03310-16 | 25 | 16 | 46 | 51 |
| P03310-20 | 32 | 20 | 59 | 59 |
| P03310-24 | 40 | 24 | 74 | |
| P03310-32 | 50 | 32 | 78 | |
| 代号 | 软管 Hose BORE | 尺寸 DIMENSIONEN | |
| Teil Nr. | Öffentlichkeitszug | 标号DASH | L |
| 00400-04 | 6 | 4 | 37.5 |
| 00400-06 | 10 | 6 | 39 |
| 00400-08 | 12 | 8 | 41 |
| 00400-10 | 16 | 10 | 43 |
| 00400-12 | 20 | 12 | 51 |
| 00400-16 | 25 | 16 | 61.5 |
| 00400-20 | 32 | 20 | 67.5 |
| 00400 bis 24 | 40 | 24 | 75 |
| 00400-32 | 50 | 32 | 79 |
