Produktdetails
Herkunftsort: China
Markenname: JIAYAO/RUNXI/OEM/ODM
Zertifizierung: ISO9001:2008
Modellnummer: Schnellkopplung von Camlock
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück
Preis: US$ 1
Zahlungsbedingungen: L/C, D/P, T/T
Verbindung: |
Männlich u. weiblich |
Struktur: |
Kontrolle |
Flexibel oder steif: |
Starr |
Material: |
Edelstahl/Kupfer/Aluminium |
Standards: |
Standards |
Produktbezeichnung: |
Camlock-Riegel Koppelung |
Verbindung: |
Männlich u. weiblich |
Struktur: |
Kontrolle |
Flexibel oder steif: |
Starr |
Material: |
Edelstahl/Kupfer/Aluminium |
Standards: |
Standards |
Produktbezeichnung: |
Camlock-Riegel Koppelung |
mit einer Leistung von mehr als 50 W undAuch als Kam- und Rillenkopplungen bezeichnet, ist eine Art Schnellkopplung, die häufig in industriellen Anwendungen zur Übertragung von Flüssigkeiten, Pulvern und Granulaten verwendet wird.
Camlock-Fittings sind Kupplungen, die es Benutzern ermöglichen, Rohre, Schläuche oder Schläuche ohne Werkzeuge schnell zu verbinden oder zu trennen.Diese Kupplungen bestehen aus einem gerilten männlichen Adapter und einem weiblichen Cam-Kopplung mit Griffe oder Arme.
Sie besteht aus zwei Hauptbestandteilen:der männliche Adapter (auch als "Cam" oder "männliches Ende" bezeichnet) und das weibliche Kupplungsgerät (auch als "Groove" oder "weibliches Ende" bezeichnet).
Arten:A, B, C, D, E, F, DC, DP
Ausgangsstoffe:304/316 Edelstahl, Kupfer, Aluminium, PP
Diese Camlock-Anlage Typ A (Cam and Groove) verfügt auf der einen Seite über eine männliche Camlock-Schnellanschluss-Kopplung und auf der anderen Seite über weibliche NPT-Fäden.Die männliche Camlock Seite dieser Kupplung wird nur an einem weiblichen Camlock befestigenDie weibliche Gewinde wird mit einer männlichen NPT (National Pipe Tapered) Gewinde angeschlossen.
Der Körper dieser Kamm- und Rillenverbindung besteht aus Aluminium. Die Aluminium-Kammschlossverbindungen sind leicht und korrosions- und abrasionsbeständig.Buna-N-Dichtungen sind brennstofffest, Öl und andere Chemikalien.
| Teil Nr. |
Nennwert Größe |
Psy | Code | Maßeinheit: in |
Faden Größe |
||||
| Eine | B | C | D | E | T | ||||
| Einheit für die Überwachung der Luftfahrt | 3/4 Fuß. | 250 | A75 | 1.28 | 1.02 | 1.61 | 1.26 | 0.85 | 3/4 Fuß. |
| Einheit für die Überwachung der Luftfahrt | 1' | 250 | A100 | 1.52 | 1.37 | 2.03 | 1.44 | 0.93 | 1' |
| CAM-12-A-AL | 1-1/4" | 250 | A125 | 1.91 | 1.57 | 2.17 | 1.79 | 1.10 | 1-1/4" |
| CAM-15-A-AL | 1-1/2" | 250 | A150 | 2.20 | 1.61 | 2.20 | 2.10 | 1.42 | 1-1/2" |
| Einheit für die Bereitstellung von Daten | 2' | 250 | A200 | 2.60 | 1.81 | 2.32 | 2.48 | 1.73 | 2' |
| CAM-25-A-AL | 2 1/2 Fuß | 150 | A250 | 3.15 | 1.97 | 2.68 | 2.98 | 2.13 | 2 1/2 Fuß |
| CAM-30-A-AL | 3' | 125 | A300 | 3.78 | 2.01 | 2.82 | 3.60 | 2.87 | 3' |
| CAM-40-AAL | 4' | 100 | A400 | 4.82 | 2.12 | 2.91 | 4.70 | 3.68 | 4' |
| CAM-60-A-AL | 6' | 75 | A600 | 7.13 | 2.26 | 3.14 | 6.94 | 5.98 | 6' |

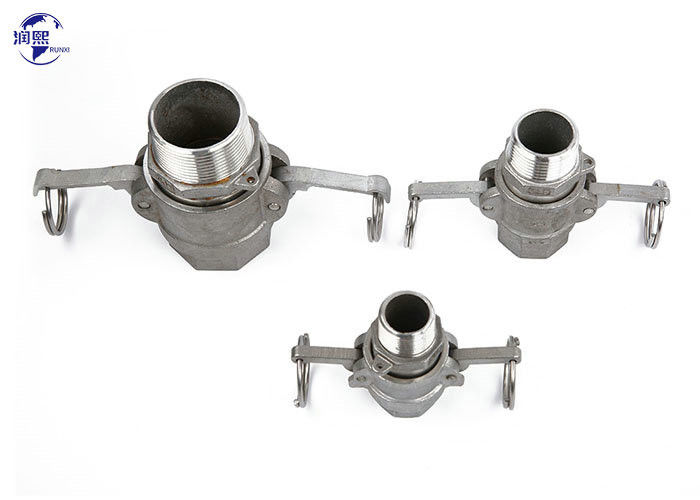

Diese Aluminium-Kam-Sperrverbindung des Typs B verfügt auf der einen Seite über eine weibliche Kam-Kam (Kam und Rille) und auf der anderen Seite über eine männliche NPT-Sperrverbindung.Die weibliche Camlock Seite dieser Kupplung wird nur an einem männlichen Camlock befestigenDie männlich gedrehte Seite wird mit einer weiblichen NPT (National Pipe Tapered) gedrehten Röhre verbunden.
Der Körper dieser Kamm- und Rillenverbindung besteht aus Aluminium. Diese Aluminium-Kammschließverbindung ist leicht und widerstandsfähig gegen Abriebskorrosion und einige Chemikalien.Diese Fitting-Dichtung besteht aus NBR (Buna-N) GummiBuna-N-Dichtungen sind resistent gegen Brennstoff, Öl und andere Chemikalien.
| Teil Nr. |
Nennwert Größe |
Arbeitsdruck: PSI | Maßeinheit: in | NPT-Größe | ||||||||
| AL | BR | PP | NG | SS | Eine | B | C | D | E | T | ||
| Einheit für die Bereitstellung von Daten | 3/4 Fuß. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 Fuß. |
| Einheit für die Bereitstellung von Daten | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| Einheit für die Bereitstellung von Daten | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.79 | 2.58 | 1-1/4" |
| Einheit für die Bereitstellung von Informationen | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| Einheitliche Prüfungen | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.96 | 3.03 | 2' |
| CAM-25-B-XX | 2 1/2 Fuß | 150 | 150 | 100 | - | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 1/2 Fuß |
| Einheitliche Datenbank | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| Einheitliche Datenbank | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| Einheit für die Bereitstellung von Daten | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.61 | 4.09 | 6 " |
Diese C-Camlock-Anlage (Cam and Groove) ist mit einer weiblichen Schnellkopplung auf der einen Seite und einem Schlauchhalter auf der anderen Seite ausgestattet.Die weibliche Camlock Seite dieser Kupplung wird nur an einem männlichen Camlock befestigenDie Schlauchhalse wird mit dem Schlauch verbunden.
Der Körper dieser Kamm- und Rillenverbindung besteht aus Aluminium. Die Aluminium-Kammschlossverbindungen sind leicht und korrosions- und abrasionsbeständig.Buna-N-Dichtungen sind brennstofffest, Öl und andere Chemikalien.
| Teil Nr. |
Nennwert Größe |
Arbeitsdruck: PSI | Maßeinheit: in | ||||||||
| AL | BR | PP | NG | SS | Eine | B | C | D | E | ||
| Einheit für die Bereitstellung von Informationen | 3/4 Fuß. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 0.56 | 0.85 | 3.19 |
| Einheitliche Datenbank | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 0.75 | 1.08 | 3.74 |
| Einheitliche Datenbank | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.00 | 1.34 | 4.04 |
| Einheitliche Datenbank | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.20 | 1.56 | 4.59 |
| Einheitliche Datenbank | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 1.63 | 2.06 | 5.30 |
| CAM-25-C-XX | 2 1/2 Fuß | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.09 | 2.62 | 5.61 |
| Einheitliche Datenbank | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.54 | 3.06 | 5.91 |
| Einheitliche Datenbank | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 3.35 | 4.06 | 6.40 |
| Einheit für die Bereitstellung von Daten | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 5.63 | 6.06 | 9.22 |
Diese D-Camlock (Cam and Groove) -Anlage verfügt auf der einen Seite über eine weibliche Schnellkopplung und auf der anderen Seite über eine weibliche NPT-Kopplung.Die weibliche Camlock Seite dieser Kupplung wird nur an einem männlichen Camlock befestigenDie weibliche Gewinde wird mit einer männlichen NPT (National Pipe Tapered) Gewinde angeschlossen.
Der Körper dieser Kamm- und Rillenverbindung besteht aus Aluminium. Die Aluminium-Kammschlossverbindungen sind leicht und korrosions- und abrasionsbeständig.Buna-N-Dichtungen sind brennstofffest, Öl und andere Chemikalien.
| Teil Nr. |
Nennwert Größe |
Arbeitsdruck: PSI | Maßeinheit: in | NPT-Größe | ||||||||
| AL | BR | PP | NG | SS | Eine | B | C | D | E | T | ||
| Einheitliche Datenbank | 3/4 Fuß. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 | 0.75 | 2.06 | 3/4 Fuß. |
| Einheit für die Bereitstellung von Daten | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 | 0.75 | 2.32 | 1' |
| Einheit für die Bereitstellung von Daten | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 | 0.87 | 2.66 | 1-1/4" |
| Einheitliche Datenbank | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 | 0.93 | 2.74 | 1-1/2" |
| Einheitliche Datenbank | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.07 | 0.93 | 3.00 | 2' |
| Einheitliche Datenbank | 2 1/2 Fuß | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 | 1.14 | 3.33 | 2 1/2 Fuß |
| Einheitliche Datenbank | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 | 1.24 | 3.52 | 3' |
| Einheitliche Datenbank | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 | 1.30 | 3.62 | 4' |
| CAM-60-D-XX | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 | 1.46 | 3.93 | 6 " |
Diese E-Klammer (Cam and Groove) hat eine männliche Schnellkopplung auf der einen Seite und einen Schlauchhalter auf der anderen Seite.Die Schlauchhalsseite kann an den Schlauch befestigt werden.
Der Körper dieser Kamm- und Rillenverbindung besteht aus Aluminium. Die Aluminium-Kammschlossverbindungen sind leicht und korrosions- und abrasionsbeständig.Diese Kamm- und Rillenbefestigungen eignen sich für den Einsatz mit Wasser, Hydrauliköle, Kühlmittel, Benzin und andere Erdölprodukte.
| Teil Nr. |
Nennwert Größe |
Arbeitsdruck: PSI | Maßeinheit: in | |||||||||
| AL | BR | PP | NG | SS | Eine | B | C | D | E | F | ||
| Einheit für die Bereitstellung von Daten | 3/4 Fuß. | 250 | 250 | 125 | 125 | 250 | 1.26 | 0.85 | 0.56 | 0.85 | 3.36 | 1.14 |
| Einheitliche Datenbank | 1' | 250 | 250 | 125 | 125 | 250 | 1.44 | 0.93 | 0.75 | 1.08 | 3.97 | 1.34 |
| Einheit für die Bereitstellung von Daten | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.79 | 1.10 | 1.00 | 1.34 | 4.29 | 1.57 |
| Einheitliche Datenbank | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.10 | 1.42 | 1.20 | 1.59 | 4.86 | 1.67 |
| Einheitliche Datenbank | 2' | 250 | 250 | 100 | 100 | 250 | 2.48 | 1.73 | 1.63 | 2.09 | 5.59 | 1.91 |
| CAM-25-E-XX | 2 1/2 Fuß | 150 | 150 | 100 | 100 | 150 | 2.98 | 2.13 | 2.09 | 2.60 | 5.93 | 1.97 |
| Einheitliche Datenbank | 3' | 125 | 125 | 75 | 75 | 125 | 3.60 | 2.87 | 2.54 | 3.13 | 6.18 | 2.05 |
| Einheitliche Datenbank | 4' | 100 | 100 | 50 | 50 | 100 | 4.70 | 3.68 | 3.35 | 4.06 | 6.71 | 2.17 |
| CAM-60-E-XX | 6' | 75 | 75 | - | - | 75 | 6.94 | 5.98 | 5.63 | 6.06 | 9.87 | 2.26 |
Diese F-Camlock (Cam and Groove) -Anlage verfügt auf der einen Seite über einen männlichen Camlock-Schnellanschlussadapter und auf der anderen Seite über männliche NPT-Theraden.Die männliche Camlock Seite dieser Kupplung wird nur an einem weiblichen Camlock befestigenDie männlich gedrehte Seite wird mit der weiblichen NPT (National Pipe Tapered) gedrehten Röhre verbunden.
Der Körper dieser Kamm- und Rillenverbindung besteht aus Aluminium. Die Aluminium-Kammschlossverbindungen sind leicht und korrosions- und abrasionsbeständig.Diese Kamm- und Rillenbefestigungen eignen sich für den Einsatz mit Wasser, Hydrauliköle, Kühlmittel, Benzin und andere Erdölprodukte.
| Teil Nr. |
Nennwert Größe |
Arbeitsdruck: PSI | Maßeinheit: in | NPT-Größe | |||||||
| AL | BR | PP | NG | SS | Eine | B | C | D | |||
| Einheit für die Bereitstellung von Daten | 3/4 Fuß. | 250 | 250 | 125 | 125 | 250 | 1.28 | 0.85 | 1.26 | 2.17 | 3/4 Fuß. |
| Einheitliche Datenbank | 1' | 250 | 250 | 125 | 125 | 250 | 1.52 | 0.93 | 1.44 | 2.67 | 1' |
| Einheitliche Datenbank | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.85 | 1.10 | 1.79 | 3.07 | 1-1/4" |
| Einheitliche Datenbank | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.20 | 1.42 | 2.10 | 2.99 | 1-1/2" |
| Einheitliche Datenbank | 2' | 250 | 250 | 100 | 100 | 250 | 2.56 | 1.73 | 2.48 | 3.29 | 2' |
| Einheitliche Datenbank | 2 1/2 Fuß | 150 | 150 | 100 | - | 150 | 3.15 | 2.13 | 2.98 | 3.82 | 2 1/2 Fuß |
| Einheitliche Datenbank | 3' | 125 | 125 | 75 | 75 | 125 | 3.74 | 2.87 | 3.60 | 3.92 | 3' |
| Einheitliche Prüfungen | 4' | 100 | 100 | 50 | 50 | 100 | 4.82 | 3.68 | 4.70 | 4.17 | 4' |
| Einheit für die Bereitstellung von Daten | 6' | 75 | 75 | - | - | 75 | 7.13 | 5.98 | 6.94 | 4.74 | 6 " |
Diese DC-Camlock-Anlage (Cam and Groove) ist mit einer weiblichen Schnellkopplung ausgestattet, die an eine standardmäßige männliche Cam- und Groove-Kopplung angebracht wird.
Der Körper ist aus Aluminium gefertigt. Die Aluminium-Kammschlossbefestigungen sind leicht und korrosions- und abrasionsbeständig.Buna-N-Dichtungen sind brennstofffestDie Kammarme sind aus Edelstahl und umfassen zwei Schließspinne.
| Teil Nr. |
Nennwert Größe |
Arbeitsdruck: PSI | Maßeinheit: in | ||||||
| AL | BR | PP | NG | SS | Eine | B | C | ||
| Einheit für die Bereitstellung von Daten | 3/4 Fuß. | 250 | 250 | 125 | 125 | 250 | 1.63 | 1.28 | 1.31 |
| Einheit für die Bereitstellung von Daten | 1' | 250 | 250 | 125 | 125 | 250 | 1.93 | 1.47 | 1.57 |
| Einheit für die Bereitstellung von Daten | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 2.30 | 1.81 | 1.79 |
| Einheitliche Datenbank | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 2.64 | 2.13 | 1.81 |
| Einheit für die Bereitstellung von Daten | 2' | 250 | 250 | 100 | 100 | 250 | 3.23 | 2.52 | 2.03 |
| Einheit für die Bereitstellung von Daten | 2 1/2 Fuß | 150 | 150 | 100 | 100 | 150 | 3.72 | 3.01 | 2.19 |
| Einheit für die Bereitstellung von Daten | 3' | 125 | 125 | 75 | 75 | 125 | 4.33 | 3.63 | 2.28 |
| Einheit für die Bereitstellung von Daten | 4' | 100 | 100 | 50 | 50 | 100 | 5.67 | 4.72 | 2.32 |
| Einheit für die Bereitstellung von Daten | 6' | 75 | 75 | - | - | 75 | 7.77 | 6.96 | 2.47 |
Diese DP-Mann-Camlock-Fitterung (Cam and Groove) hat einen männlichen Schnellanschlussadapter, der an eine standardmäßige weibliche Cam- und Groove-Kopplung angebracht wird.Der Staubstopf mit Kamme und Rille, der zum Stecken des Endes eines Rohres oder Schlauchs mit einem weiblichen Kamme und Rille-Kopplung verwendet wird.
Die Karosserie ist aus Aluminium gefertigt. Die Aluminium-Kammschlossbefestigungen sind leicht und korrosions- und abrasionsbeständig. Diese Kamm- und Rillenbefestigungen eignen sich für die Verwendung mit Wasser, Hydraulikölen,Kühlmittel, Benzin und andere Erdölprodukte.
| Teil Nr. |
Nennwert Größe |
Arbeitsdruck: PSI | Maßeinheit: in | ||||||
| AL | BR | PP | NG | SS | Eine | B | C | ||
| Einheitliche Datenbank | 3/4 Fuß. | 250 | 250 | 125 | 125 | 250 | 1.02 | 1.26 | 1.50 |
| Einheitliche Datenbank | 1' | 250 | 250 | 125 | 125 | 250 | 1.37 | 1.44 | 2.06 |
| Einheitliche Datenbank | 1-1/4" | 250 | 250 | 125 | 125 | 250 | 1.57 | 1.79 | 2.26 |
| Einheitliche Datenbank | 1-1/2" | 250 | 250 | 100 | 100 | 250 | 1.61 | 2.10 | 2.24 |
| Einheitliche Datenbank | 2' | 250 | 250 | 100 | 100 | 250 | 1.81 | 2.48 | 2.50 |
| Einheitliche Datenbank | 2 1/2 Fuß | 150 | 150 | 100 | 100 | 150 | 1.97 | 2.27 | 2.66 |
| Einheitliche Datenbank | 3' | 125 | 25 | 75 | 75 | 125 | 1.97 | 3.60 | 2.66 |
| Einheitliche Datenbank | 4' | 100 | 100 | 50 | 50 | 100 | 2.00 | 4.70 | 2.75 |
| Einheitliche Datenbank | 6' | 75 | 75 | - | - | 75 | 2.41 | 6.92 | 3.52 |
