Produktdetails
Herkunftsort: China
Zertifizierung: ISO9001:2008
Modellnummer: FIG402, FIG602
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Stück
Preis: US$ 30
Zahlungsbedingungen: L/C, D/P, T/T
Technik: |
Schmiede |
NENNDURCHMESSER: |
DN25-DN100 |
Typ: |
Gewindeverbindung |
Material: |
Stahl |
Standards: |
API 6a |
Verbindung: |
Mit Gewinde/geschweißt |
Technik: |
Schmiede |
NENNDURCHMESSER: |
DN25-DN100 |
Typ: |
Gewindeverbindung |
Material: |
Stahl |
Standards: |
API 6a |
Verbindung: |
Mit Gewinde/geschweißt |
Hochdruckunionist eine in Industrieanwendungen zum Anschließen zweier Rohre oder Schläuche verwendete Verbindung, die speziell für Hochdrucksysteme mit einem Druck von typischerweise 500 bis 15 GHT ausgelegt ist,000 psi (Pfund pro Quadratzoll)Die Gewinde sind häufig mit einem Dichtungsmechanismus wie einem O-Ring oder einer Metall-Metall-Dichtung ausgestattet, um eine undichte Verbindung zu gewährleisten.
Ausgangsstoffe:SF(Stahlschmiede)
Verbindungsmethoden:Schweißarbeiten mit Hintern, Schweißarbeiten mit Steckdosen, Schweißarbeiten mit Fäden usw.
Anwendung:Es wird in Zementfahrzeugen, Frackingfahrzeugen, allen Arten von Kollektoren, Rohrleitungen und anderen Hochdruckgeräten verwendet. Es ist ein wichtiges Rohrbelag für den Transport von Öl, Gas, Wasser, Schlamm,Frackingflüssigkeiten und Mischflüssigkeiten.

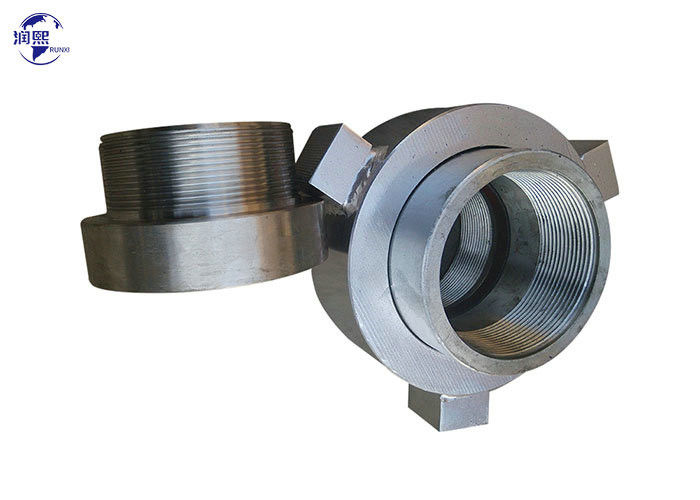

Die Hammer Union
Wir können verschiedene Hammerverbindungen anbieten, die auf den eingeführten Technologien aus anderen Ländern basieren, darunter Garnverbindungstyp, Schweißtyp und H2S-Serviceverbindungen.000 PSI sind verfügbar.Für eine einfache Identifizierung werden die Verbindungen mit unterschiedlichen Druckklassen in unterschiedlichen Farben bemalt, und es gibt deutliche Markierungen, die Größe, Anschlussart und Druckklassen anzeigen.
Die Dichtungsringe bestehen aus hochwertigen Gummiverbindungen, die die Tragfähigkeit und Dichtungsleistung erheblich verbessern und die Verbindungen vor Erosion schützen.Verschiedene Druck- und Anwendungsbereiche haben unterschiedliche Dichtungsmethoden.
Schnelle Installation
Wo auch immer sie sich befinden,Wing Nuts und die richtige ACME sorgen für eine schnelle Installation oder Demontage ohne spezielle Werkzeuge.
Sehr austauschbar
Alle Hammerverbindungen werden nach amerikanischem System hergestellt und können mit Produkten auf dem internationalen Markt ausgetauscht werden.Dichtungsringe sind vollständig mit gleichwertigen Produkten austauschbar.Markierungen der Größe und Druck in Flügelmuttern sind in Druckschmiede Modell gebildet, wie auch internationale Produkte.
Fütterungen:
* mit einem schwachen Versiegelungsring aus Nitrilkautschuk ausgestattet und zur Versiegelung und zum Schutz von Kombinationen von Stahlpaaren verwendet.
* Empfohlen für Anschlüsse von Kollektoren und Rohrleitungen, Fahrzeugmontage und Schlammtransport und kann auch als Druckdichtungsverbindung verwendet werden.
* Geeignet für Luft-, Wasser-, Öl- und Gasdienste.
* Hergestellt aus hochwertigem Stahl durch Schmieden und Veredelung.
* Einige Endverbindungen von Rohrleitungsfaden, Rohrfaden, Butt-Schweiß.
| Größe | Gewicht | TPI | Die Kommission | ||||
| (Zoll) | (Pfund) | A (in) | B (in) | C ((in) | NUTS | Untergebiet | |
| 1' | 3.3 | 3.54 | 1.77 | 4.72 | 6STD | Stahlschmiede | |
| 2' | 12.15 | 5.31 | 2.93 | 6.89 | 3MOD | ||
| 3' | 22 | 6.5 | 4.29 | 8.62 | 3MOD | ||
| 4' | 31 | 8.23 | 5.2 | 9.92 | 3MOD | ||
| Anmerkung: TPI (Faden pro Zoll) / Zahn/ in MOD (modifizierte) nicht standardförmige Zähne STD(standard) Standardzahn | |||||||
| Arbeiten | 1 " | 2 " | 3 " | 4" | 6" | 8" | |
| Druck | |||||||
| Abbildung 100 | 1000LB | √ | √ | √ | √ | √ | |
| Abbildung 200 | 2000LB | √ | √ | √ | √ | √ | √ |
| FIG. 206 | 2000LB | √ | √ | √ | √ | √ | √ |
| FIG 207 | 2000LB | √ | √ | √ | √ | ||
| Abbildung 300 | 3000LB | √ | √ | √ | √ | ||
| Abbildung 400 | 4000LB | √ | √ | √ | √ | ||
| FIG. 602 | 6000LB | √ | √ | √ | |||
| FIG 607 | 6000LB | √ | |||||
| FIG. 1502 | 15000LB | √ | √ | √ |
