Produktdetails
Herkunftsort: China
Markenname: JIAYAO/RUNXI/OEM/ODM
Zertifizierung: ISO9001:2008
Modellnummer: flexibler Edelstahlschlauch
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Meter
Preis: US$ 1/Meter
Zahlungsbedingungen: L/C, T/T
Temperaturklassifizierung: |
Hoch-/Niedertemperaturleitungen |
MPa Classfication: |
Hochdruckrohrleitung |
Standards: |
ASTM, GB, API, DIN, JIS |
Durchmesser: |
13 bis 243 mm |
Mittelfristig: |
Flüssigkeit/Gas/Öl/Dampf/Wasser/Chemikalien |
Material: |
Edelstahl |
Temperaturklassifizierung: |
Hoch-/Niedertemperaturleitungen |
MPa Classfication: |
Hochdruckrohrleitung |
Standards: |
ASTM, GB, API, DIN, JIS |
Durchmesser: |
13 bis 243 mm |
Mittelfristig: |
Flüssigkeit/Gas/Öl/Dampf/Wasser/Chemikalien |
Material: |
Edelstahl |
Flexible Schläuche aus Edelstahl:
Der für die Beförderung aller Arten von Medien verwendete flexible Metallschlauch ist eine Art flexibles Element, das aus einem aus Edelstahl bestehenden Wellenschlauch besteht, der aus einer äußeren geflochtenen Schicht besteht,mit einem oder mehreren Schichten Draht- oder Stahlgurtnetz, mit Fugen oder Flansche an beiden Enden.
Der flexible Metallschlauch kann in Systemen wie Wasser, Dampf, heißes Öl und Gas mit seiner Druckbeständigkeit und seiner flexiblen Struktur weit verbreitet verwendet werden.
Sie dienen zur Leitung von Flüssigkeiten, zur Kompensation von Problemen bei der Installation und zur Absorption von Vibrationen und Ausdehnungen.
Flexible Metallschläuche können durch doppeltes Flechten verstärkt werden, um ihre Belastbarkeit gegenüber Druck und Umweltbedingungen zu erhöhen.Es ist auch möglich, sie mit Federn mit unterschiedlicher Drahtdicke oder mit Streifenwunden zu verstärken, um ihre Lebensdauer für schwierigere Umgebungen zu verlängern.
Eigenschaften:
√ Korrosionsbeständigkeit
√ Hochtemperaturbeständigkeit, Niedertemperaturbeständigkeit
√ Leichtgewicht
√ Kleines Volumen
√ Gute Flexibilität
Verschiedene Verbindungsarten:
* BSPT Taper Männlich,
* BSP Kegel Weiblich mit Drehmutter
* BSP Flachgesicht Weiblich mit Drehmutter

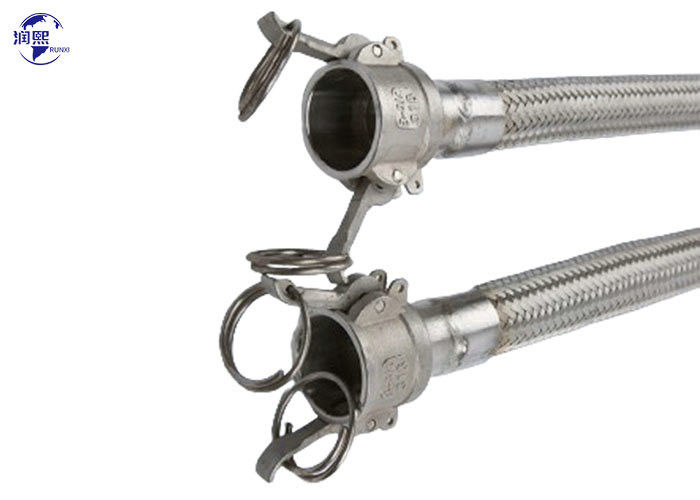

* DIN2828 Kamlock-Kopplungen
* NPT-Fittings
* Flanschverbindungen, die Flanschcodes können DIN2500, ANSI B 16 sein.5, JIS B2210-84
| Arten von Metallschläuchen | Hochdruckflexibler Schlauch mit Geflecht Mitteldruck geflochtener flexibler Schlauch Flexibler Ringschlauch aus Edelstahl Helical Flexible Rohr aus Edelstahl Flexibler Schlauch mit Schraubzellzügel Standard-Flexible Schlauch aus Edelstahl Ultra-Schwerwand-Ziegelschlauch |
| Auswahl des Materials | Edelstahl 321, 304, 316L |
| Auswahl des Arbeitsdrucks | Hochdruck/Mitteldruck/Niederdruck |
| Temperaturbeständig | Hohe/Niedrige Temperatur |
| Auswahl der Ausrüstung | Flexible Metallschläuche mit Endbefestigungen und Flanschen erhältlich |
| Anwendung | Weit verbreitet in den Bereichen Erdöl, chemische Industrie, Luft- und Raumfahrt, Metallurgie, Elektrizität, Gas, Gebäude, Maschinenbau, Bauwesen, Eisen und Stahl, Papierherstellung, Gewebe, Medizin,Lebensmittel und Wasserbehälter, Dampf, Öl, Chemikalien usw. |
Konstruktion eines flexiblen Metallschlauchs
Innerer Kern:
Rohr aus Stahl
· Flexible Metallschläuche mit Edelstahlkernfestigkeit sind in 304, 321 und 316L Edelstahl erhältlich
· Edelstahlröhrchen, die parallel zu einander in Wellen geformt werden
· Helical / Wicklung Option auf Anfrage erhältlich
Außenkern:
Geflechtete Schichten aus Edelstahl
· Kaufen Sie einen Rohrschlauch aus Wellholz ohne Schichten, ein- oder doppelt geflochten
· Flexible Metallschlauch-Außenflechte aus 304 Edelstahl
· Siehe Code Schlüssel für die Zöpfungsschicht unten in dieser Tabelle
Vorteile eines flexiblen Metallschlauchs:
· Vollmetallschlauch - Wellstoffkern aus rostfreiem Stahl, einzeln oder mit geflochtenen Stahlschichten verkauft
• Die Dructtoleranzen umfassen das volle Vakuum und die in der nachstehenden Spezifikationstabelle aufgeführten
· Anwendungsbereich Temperaturen von Kryogen bis 1500° F
· Erfüllt oder übersteigt ISO 10380 bei maximalem Arbeitsdruck
Flexible Metallschlauchgrößen:
| Technische Daten für hochdruckfähige Schläuche aus Metall | |||||||
| Zöpfe | Ausweis | Überdosierung | Min.Bendradius | Druckwerte bei 20°C | Gewicht/Fuß | ||
| Schichten | Statik | Dynamisch | Das ist WP. | Blutdruck. | Pfund. | ||
| Zoll | Zoll | Zoll | Zoll | PSI | PSI | ||
| 1 | 1 / 4 | 0.51 | 2.25 | 4.5 | 2500 | 10000 | 0.19 |
| 2 | 0.56 | 3 | 6 | 3250 | 13000 | 0.3 | |
| 1 | 3/8 | 0.67 | 3 | 6 | 2625 | 10500 | 0.31 |
| 2 | 0.73 | 4 | 8 | 3250 | 13000 | 0.51 | |
| 1 | 1 / 2 | 0.83 | 4.5 | 7.5 | 2000 | 8000 | 0.39 |
| 2 | 0.89 | 6 | 10 | 3200 | 12800 | 0.63 | |
| 1 | 3/4 | 1.16 | 6 | 9 | 1525 | 6100 | 0.59 |
| 2 | 1.26 | 8 | 12 | 2625 | 10500 | 0.96 | |
| 1 | 1 | 1.43 | 6.75 | 10.5 | 1375 | 5500 | 0.73 |
| 2 | 1.54 | 9 | 14 | 2050 | 8200 | 1.1 | |
| 1 | 1-1/4 | 1.87 | 4.5 | 13.5 | 1125 | 4500 | 1.32 |
| 2 | 1.98 | 6 | 18 | 1800 | 7200 | 2.02 | |
| 1 | 1 bis 2 | 2.19 | 5.25 | 16.5 | 1025 | 4100 | 1.56 |
| 2 | 2.25 | 7 | 22 | 1750 | 7000 | 2.55 | |
| 1 | 2 | 2.65 | 6.75 | 18 | 850 | 3400 | 1.93 |
| 2 | 2.78 | 9 | 24 | 1325 | 5300 | 3.14 | |
| 1 | 2/2 | 3.42 | 7.5 | 19.5 | 625 | 2500 | 2.72 |
| 2 | 3.53 | 10 | 26 | 1125 | 4500 | 4.23 | |
| 1 | 3 | 3.98 | 11.25 | 24 | 563 | 2250 | 3.2 |
| 2 | 4.09 | 15 | 32 | 1000 | 4000 | 4.72 | |
| 1 | 4 | 4.92 | 15 | 30 | 363 | 1450 | 3.79 |
| 2 | 5.03 | 20 | 40 | 625 | 2500 | 5.48 | |
| 1 | 6 | 7.12 | 22.5 | 45 | 275 | 1100 | 7.01 |
| 2 | 7.26 | 30 | 60 | 413 | 1650 | 9.57 | |
| 1 | 8 | 9.34 | 30 | 60 | 200 | 800 | 11.38 |
| 2 | 9.56 | 40 | 80 | 300 | 1200 | 15.45 | |
| Anmerkung: Die Daten basieren auf 20°C. Der Druck sinkt mit steigender Umgebungstemperatur. | |||||||
Wellenförmige Metallschläuche haben eine biegsame und biegsame Struktur; Zuverlässig, schnell und einfach mit zeitsparenden, druck- und temperaturbeständigen Schläuchen zu verbinden.
Bei sehr kurzen Abständen zwischen Rohren und Geräten wie Ellenbogen, Manschetten,und Hülsen anstatt mit Elementen zu montieren, diese Schläuche haben weniger Zeit verbracht, und Sie können Zeit sparen. Wellmetallschlauch ist ein allgemeiner Industrie Schlauch und ist in verschiedenen Sorten von Edelstahl wie ss304, 321,316L
Komplexe Metallschläuche mit langer Lebensdauer; praktisch, sicher, schnell und einfach zu installieren.
