Produktdetails
Herkunftsort: China
Markenname: JIAYAO/RUNXI/OEM/ODM
Zertifizierung: ISO9001:2008
Modellnummer: SAE100 R5
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1 Meter
Preis: US$ 1 Meter
Zahlungsbedingungen: L/C, T/T
Material: |
Nitrilkautschuk |
Fähigkeit: |
Kautschukölschlauch |
Farbe: |
Schwarz |
Produktbezeichnung: |
Stahldraht geflochtener Hydraulikschlauch mit Faserdeckel |
Anwendung: |
Erdöl-niedrige Hydrauliköle |
Standards: |
SAE 100 R5 |
Material: |
Nitrilkautschuk |
Fähigkeit: |
Kautschukölschlauch |
Farbe: |
Schwarz |
Produktbezeichnung: |
Stahldraht geflochtener Hydraulikschlauch mit Faserdeckel |
Anwendung: |
Erdöl-niedrige Hydrauliköle |
Standards: |
SAE 100 R5 |

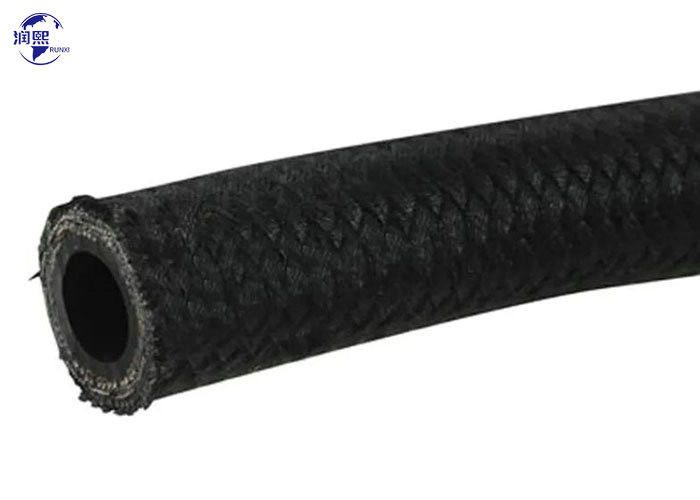

SAE 100 R5 Stahldrahtverstärkter Hydraulikschlauch mit Faserflecht ist eine ideale Wahl für Anwendungen, bei denen eine mittlere Druck- und Impulsmüdigkeit erforderlich ist.einschließlich hydraulischer Flüssigkeiten auf ErdölbasisEs besteht aus einem Innenrohr, einer Verstärkung und einer Außenabdeckung.Das Rohr besteht aus ölfestem und wärmeisoliertem synthetischem KautschukDie Verstärkung besteht aus einer einzigen Schicht aus geflochtenem Stahldraht.der Schlauch mit einer festen Struktur versehen wirdDie Außenhülle besteht aus geflochtenen Fasern, wodurch der Schlauch Wetter-, Alterungs- und Korrosionsbeständigkeit besitzt.
Konstruktion:
Dieser Schlauch besteht aus einem inneren Rohr aus ölbeständigem synthetischem Gummi, einer einzigen Stahldraht-Zöpfverstärkung und einer Öl- und Witterungsbeständigen synthetischen Gummiabdeckung.
Anwendungen:
Dieser Abschnitt umfasst Schlauch, der mit hydraulischen Flüssigkeiten auf Erdölbasis in einem Temperaturbereich von -40 °C ∼ +100 °C verwendet wird.
Mitteldruckleitungen mit Installationsbeschränkungen & Allgemeine Bedingungen
•Flüssigkeiten: Mineralöle, Pflanzen- und Rapsölen, Glykol- und Polyglykolöle, synthetische Esteröle, Öle in wässriger Emulsion, Wasser, Dieselkraftstoff (bis zu 93°C).
|
Größe
|
Größe
|
Ausweis
|
W.D.
|
Überdosierung
|
W.P.
|
P.P. | Blutdruck |
Min B.R.
|
W.T.
|
||||||||
| mm | Inch | Min. | Maximal | Min. | Maximal | Min. | Maximal | Maximal | MPa | Psy | MPa | Psy | MPa | Psy | Zoll | mm |
Gewichtsanteil
|
| 5 | 3/16 | 4.6 | 5.4 | 8.9 | 10.1 | 11.9 | 13.5 | 12.5 | 21 | 3045 | 42 | 6090 | 84 | 12180 | 3.54 | 90 | 0.20 |
| 6.3 | 1 / 4 | 6.2 | 7.0 | 10.6 | 11.7 | 15.1 | 16.7 | 14.1 | 19.2 | 2780 | 38.5 | 5580 | 77 | 11165 | 3.94 | 100 | 0.25 |
| 8 | 5/16 | 7.7 | 8.5 | 12.1 | 13.3 | 16.7 | 18.3 | 15.7 | 17.5 | 2540 | 35 | 5075 | 70 | 10150 | 4.53 | 115 | 0.31 |
| 10 | 3/8 | 9.3 | 10.1 | 14.5 | 15.7 | 19.0 | 20.6 | 18.1 | 15.7 | 2280 | 31.5 | 4570 | 63 | 9135 | 4.92 | 125 | 0.36 |
| 12.5 | 1 / 2 | 12.3 | 13.5 | 17.5 | 19.0 | 22.2 | 23.8 | 21.5 | 14 | 2030 | 28 | 4060 | 56 | 8120 | 7.09 | 180 | 0.45 |
| 16 | 5/8 | 15.5 | 16.7 | 20.6 | 22.2 | 25.4 | 27.0 | 24.7 | 10.5 | 1520 | 21 | 3045 | 42 | 6090 | 8.07 | 205 | 0.52 |
| 19 | 3/4 | 18.6 | 19.8 | 24.6 | 26.2 | 29.4 | 31.0 | 28.6 | 8.7 | 1260 | 17.5 | 2540 | 35 | 5075 | 9.45 | 240 | 0.65 |
| 25 | 1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.9 | 39.3 | 36.6 | 7 | 1015 | 14 | 2030 | 28 | 4060 | 11.81 | 300 | 0.91 |
| 31.5 | 1-1/4 | 31.4 | 33.0 | 39.3 | 41.7 | 44.4 | 47.6 | 44.8 | 4.3 | 620 | 8.7 | 1260 | 17.5 | 2540 | 16.54 | 420 | 1.30 |
| 38 | 1 bis 2 | 37.7 | 39.3 | 45.6 | 48.0 | 50.8 | 54.0 | 52.0 | 3.5 | 510 | 7 | 1015 | 14 | 2030 | 19.69 | 500 | 1.70 |
| 51 | 2 | 50.4 | 52.0 | 58.7 | 61.9 | 65.1 | 68.3 | 65.9 | 2.6 | 380 | 5.2 | 750 | 10.5 | 1520 | 24.8 | 630 | 2.00 |
